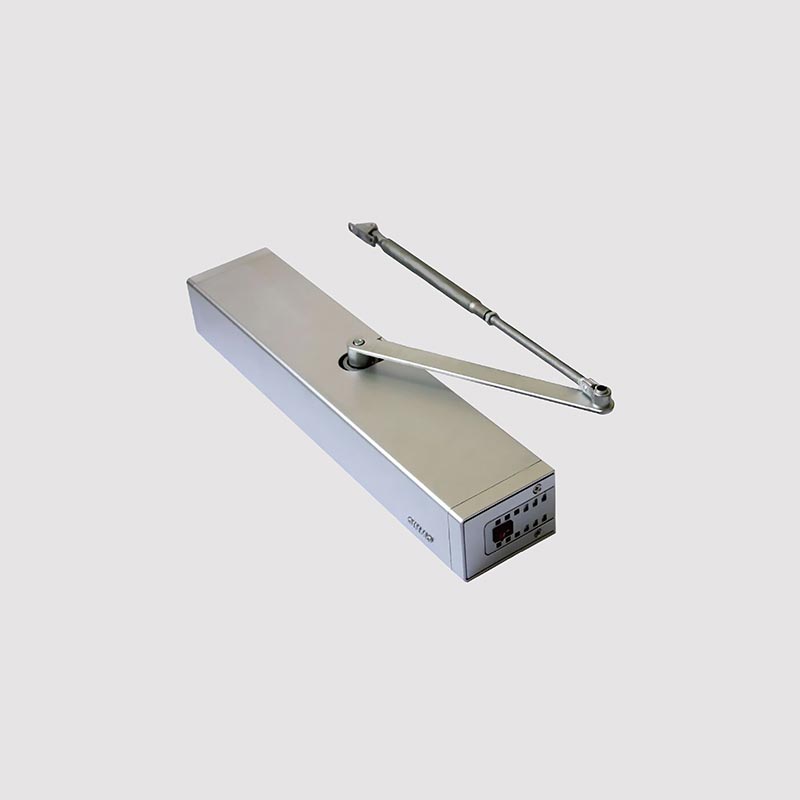

Operador de giro automático de 300 kg

¿Cómo funciona el Operador de Giro Automático de 300 kg?

1. Señal de disparo: La apertura de la puerta puede activarse mediante varios métodos, como sensores de infrarrojos o microondas, pulsadores manuales, sistemas de control de acceso, etc.

2. Procesamiento del sistema de control: al recibir una señal, el controlador evalúa la entrada, verifica que se cumplan las condiciones para la apertura y emite un comando para activar el sistema de accionamiento.

3. Brazo mecánico impulsado por motor: El motor de alta potencia se activa y, utilizando un mecanismo de reducción para generar un par estable, pone en movimiento el brazo mecánico o el sistema de varillaje.

4. Proceso de apertura de la puerta: El brazo mecánico empuja la puerta para que gire alrededor de sus bisagras, abriéndola en un ángulo preestablecido. Este proceso emplea un mecanismo de "arranque suave" para evitar sacudidas repentinas, asegurando que incluso una puerta pesada de 300 kg se abra suavemente.

5. Estado de mantenimiento abierto: la puerta permanece en la posición abierta durante un período específico, que es ajustable.

6. Proceso de Cierre Automático: El sistema de control emite un comando para cerrar la puerta; el motor invierte la dirección y la puerta se cierra lentamente para evitar portazos o impactos, lo que garantiza un funcionamiento seguro incluso con puertas pesadas.

¿Cuáles son los métodos de instalación para un operador de puerta batiente automática de 300 kg?

Debido a los requisitos específicos involucrados en el accionamiento de paneles de puerta pesados, el operador automático de puerta batiente de 300 kg impone altas exigencias en las estructuras de instalación, la distribución de la carga y la distribución espacial. Existen tres métodos de instalación principales, cada uno de ellos adecuado para diferentes condiciones arquitectónicas, tipos de puertas y requisitos de diseño; Durante la fase de consulta del proyecto, analizaremos su situación específica y le brindaremos recomendaciones personalizadas.

I. Tipo de varillaje montado en la parte superior

Para los operadores de puertas batientes, este es el método de instalación más común y flexible. La unidad del motor principal se monta en la pared o viga directamente encima del travesaño de la puerta. Un brazo de articulación de alta resistencia se conecta al eje de salida del motor en un extremo, mientras que el otro extremo está articulado a la sección superior de la hoja de la puerta. La hoja de la puerta gira alrededor de sus bisagras originales, eliminando la necesidad de reemplazar los pivotes de la puerta existentes.

Ventajas:

Fácil de renovar: no requiere modificación del piso, lo que lo hace ideal para mejorar edificios existentes.

Fácil mantenimiento: La unidad principal está expuesta, lo que permite su inspección y reparación sin quitar la puerta.

Menor costo: no requiere componentes integrados ni trabajos complejos de ingeniería civil.

Requisitos de instalación:

El travesaño superior de la puerta debe estar construido con hormigón sólido o acero; Está estrictamente prohibido utilizar estructuras de acero de calibre liviano. El espacio libre libre debe ser ≥ 2100 mm y los orificios de montaje para el brazo de articulación deben estar perforados previamente en la sección superior de la hoja de la puerta.

II. Tipo impulsado por engranajes montado en la parte superior

Si su proyecto exige alta precisión o un alto nivel de hermeticidad, podemos recomendar este método de instalación. El motor y la caja reductora están integrados en el conjunto de pivote superior. La hoja de la puerta se monta mediante bisagras de carga especializadas instaladas en casquillos de pivote superior e inferior; el motor acciona directamente el eje de pivote superior, haciendo girar así toda la hoja de la puerta.

Ventajas:

Funcionamiento suave: la ausencia de brazo oscilante garantiza que la hoja de la puerta permanezca estable y sin oscilaciones.

Excelente hermeticidad: comúnmente utilizado en salas blancas y laboratorios; cuando se combina con tiras de sellado, logra un alto grado de hermeticidad.

Simplicidad estética: La ausencia de brazo de articulación expuesto da como resultado una apariencia visual más limpia y estilizada.

Distribución de carga superior: el peso de la puerta se comparte entre los pivotes superior e inferior, lo que extiende la vida útil de las bisagras.

Requisitos de instalación:

Requiere la construcción de una nueva apertura de puerta o una renovación estructural completa de la apertura existente. Se debe empotrar en el suelo una placa base para el casquillo de pivote inferior y en la estructura superior se debe empotrar una placa de acero resistente. La propia hoja de la puerta requiere una abertura central cortada a medida para acomodar el eje de pivote superior. Este método debe abordarse con precaución en proyectos de renovación que involucran estructuras existentes y puede no recomendarse en tales casos.

III. Sistema hidráulico enterrado

Esto representa una solución oculta diseñada para entornos comerciales de alta gama y entornos que carecen de elementos estructurales elevados. El cilindro hidráulico y el motor están integrados dentro de una carcasa empotrada en el suelo; una varilla de empuje se extiende hacia arriba desde el piso para conectarse al borde inferior de la hoja de la puerta, lo que hace que la puerta gire hacia afuera desde su base al abrirse.

Ventajas:

Completamente oculto: No hay ningún equipo visible en lo alto, preservando así la integridad estética de la fachada del edificio.

Adecuado para estructuras sin vigas: Ideal para espacios con muros cortina de vidrio o techos suspendidos de placas de yeso.

Sentido de ocasión mejorado: se utiliza con frecuencia en las entradas a tiendas minoristas de lujo, museos y villas privadas para crear un gran efecto ceremonial.

Requisitos de instalación:

La superficie del terreno requiere trabajos de zanjeo y preempotramiento; la superficie acabada debe someterse a un tratamiento impermeabilizante para evitar la corrosión provocada por la acumulación de agua. En caso de mal funcionamiento, se debe levantar la cubierta de acceso para realizar el mantenimiento, lo que puede resultar relativamente inconveniente. Además, este sistema impone requisitos estrictos en cuanto a la planitud y nivelación del suelo. Si su proyecto da una prioridad particularmente alta a la estética, y siempre que las condiciones del sitio sean compatibles, este método de instalación es una excelente opción.

Preguntas frecuentes

P: ¿Cuál es la diferencia fundamental en los principios operativos entre un operador de puerta batiente de 300 kg y un modelo de 150 kg?

R: La lógica operativa básica es idéntica; sin embargo, la redundancia del hardware difiere significativamente.

Motor: El motor del operador de puerta batiente automática de 300 kg presenta mayor potencia de salida y disipadores de calor más gruesos.

Material del engranaje: La unidad de 300 kg requiere engranajes mecanizados con precisión completamente de acero para soportar inmensas fuerzas de corte.

Fuerza del resorte: Cuando está equipado con una función de cierre de puerta, la presión del resorte de retorno interno en el operador de puerta batiente de 300 kg es de 2 a 3 veces mayor que la de las unidades estándar.

P: ¿Por qué la velocidad de apertura del operador de puerta batiente de 300 kg parece relativamente lenta?

R: Esto se debe al manejo de la energía cinética física; Si una puerta de 300 kg se moviera demasiado rápido, la energía cinética que genera supondría un importante peligro para la seguridad.

Las unidades de servicio pesado priorizan la estabilidad operativa bajo un alto torque, en lugar de pura velocidad, para garantizar la capacidad de detenerse instantáneamente en cualquier punto del recorrido de la puerta.
